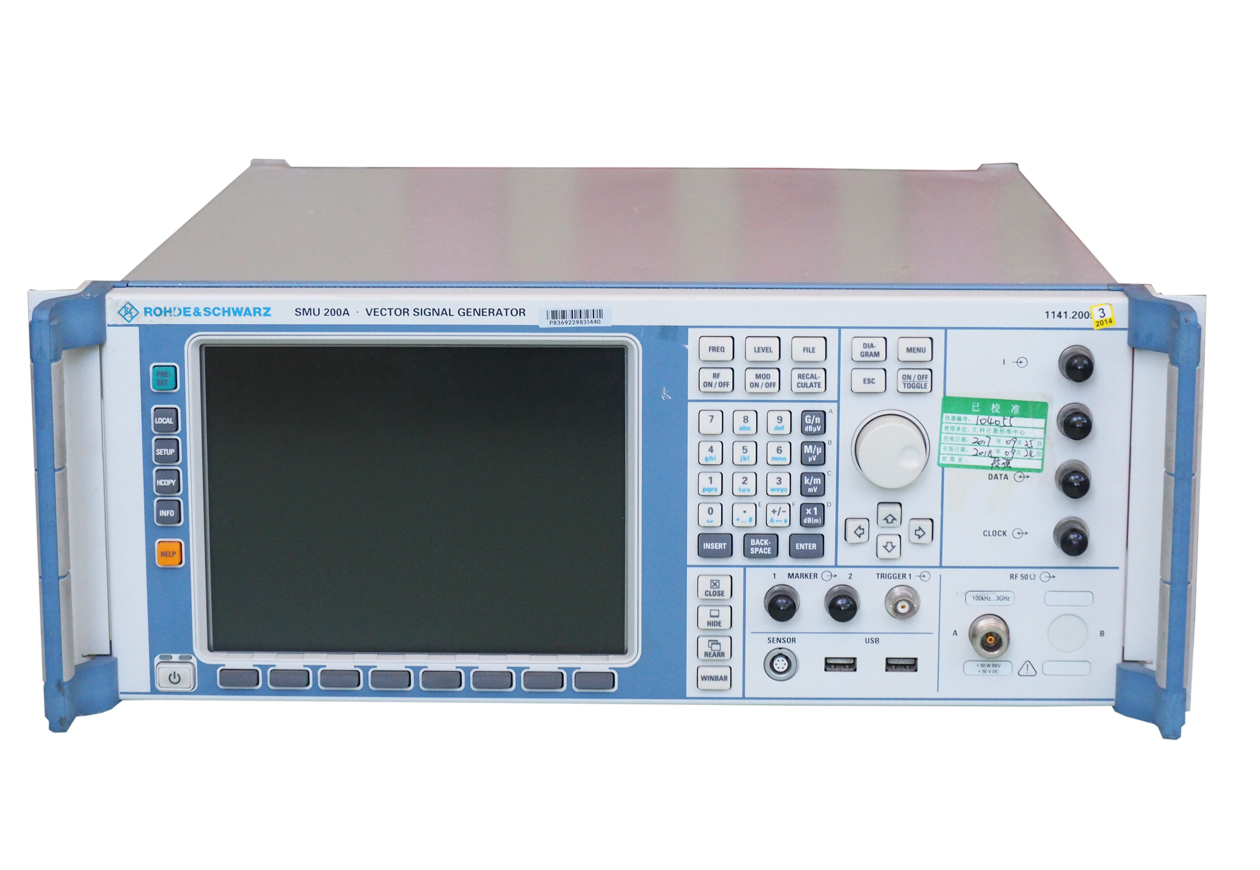

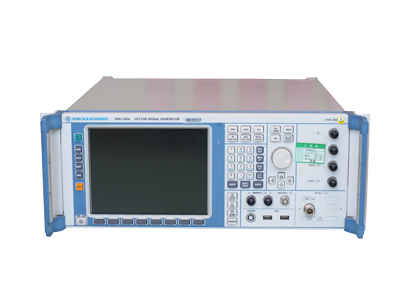

SMU200A 矢量信号发生器
SMU200A是罗德施瓦茨（R&S）公司推出的面向3G和新兴移动通信行业一款高档研发级产品。它采用模块化设计，能够满足不同应用的要求。第一个RF通路可有四种频率选择，频率上限分别为2.2 GHz / 3 GHz / 4 GHz/6 GHz。另外，第二个RF通路可选择上限频率为2.2 GHz 或3 GHz。所有的下限频率均为100 kHz。基带部分最多可以安装两个基带发生器，它们实时地产生各种复杂信号，并且还安装了一个存储量高达64 MSamples的任意波形发生器。不同基带产生的信号可以叠加在一起，而且可设置频率偏移。通过在外部PC机上安装免费软件WinIQSIM，能够对信号进行灵活配置。
概述
R&S SMU200A具有现代而直观的用户界面，从基带到射频输出的信号流用方块图清晰地显示出来，每个方块图代表仪器的一个基本功能单元。产生的信号可预览，可确定是否被加性高斯白噪声或其它因素所影响。两路基带发生器产生的信号能很容易的叠加而不会带来任何同步问题，也无需外部耦合器或其他设备，并且可精确设置每路信号的频率偏移或相对功率。基带发生器里的通用编码器可以方便的实现新的标准，从而为支持当前和未来的移动通信标准整装待发。
主要特性与技术指标
信号特征
•100KHz to 2.2，3，4 or 6GHz RF1频率范围
100KHz to 2.2 or 3GHz RF2频率范围
•-145dBm to +20dBm输出功率范围
•200MHz 射频调制带宽
调制与扫描
•调幅，调频，调相，脉冲调制，宽带调幅（AM,FM,ØM,pulse modulation,Wideband AM） 通道A
•调幅，脉冲调制（AM,Pulse modulation） 通道B
•数字I/Q调制
•频率扫描，功率扫描，低频扫描，列表扫描。每种扫描有六种模式（循环模式包括：连续，分步，特殊自定义；触发模式包括：内部，外部，自动）
基带信号发生器
•实时基带信号发生器和任意波形发生器
•16MSa/64MSa/128MSa的任意波形发生器存储空间
•能够产生EDGE/CDMA2000/WCDMA/LTE等3G和新兴通信制式的信号（选件）
自动化与通信接口
•10BaseT 局域网LAN接口和GPIB接口
•SCPI 和IVI-COM驱动
应用
R&S SMU200A具有现代、直观的操作理念，操作起来快速、简单，能够满足现代通信系统的研发和生产的所有要求。
