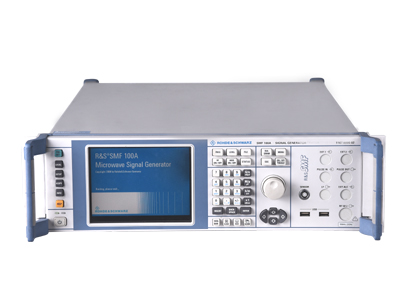

SMF100A 微波信号发生器

型号:SMF 100A
品牌:R&S
参数:最大频率范围100 kHz 至43 5 GHz

    信号质量、速度和灵活性这些是微波信号发生器的关键性能。为了满足极高要求,我们对R&S®SMF100A 微波信号发生器进行了全面重新设计与开发。制造出了这一款拥有最新技术的一流微波信号发生器,并树立了新的仪器标准。它覆盖了研发、生产、服务、维护和维修等众多应用领域。

主要特点
最大频率范围100 kHz 43.5 GHz
极佳的单边带相位噪声,典型值为-120 dBc10 GHz载波频率;10 kHz 载波偏移)
极高的输出功率,典型值为+25 dBm
适用于所有领域
º 研发
º 生产
º 服务、维护及维修
可通过GPIB、以太网或USB 进行远程控制
创新的方框图操作形式



详细特点

优异的信号质量
极低的单边带相位噪声:典型值-120 dBc
10 GHz载波频率;10 kHz 载波偏移;1 Hz 测量带宽)
极低的宽带噪声:典型值<-148 dBc10 GHz 载波频率)
>10 MHz 载波偏移;1 Hz 测量带宽;+10 dBm 输出功率)
极低的谐波:典型值<-55 dBc10 GHz载波频率)+10 dBm输出功率)
高非谐波抑制:典型值<-62 dBc10 GHz载波频率)
>3 kHz 载波偏移;+10 dBm 输出功率)


适合各种用途
频率范围100 kHz 43.5 GHz
频率、电平和低频扫描
• AM、宽带FM/φM、脉冲调制
两个高达10 MHz 的多功能发生器
连接R&S®NRP-Zx 功率传感器后可用于标量网络分析

适合在生产中使用
在整个电平和频率范围内具有非常短的电平与频率建立时间:
<4 ms(频率),<3 ms(电平),典型值<750 µs(列表模式;频率和电平)
极高的输出功率,典型值达到+25 dBm
突出的绝对电平准确度和电平重复性
具有用于远程控制的多种接口
在机架中的空间要求较低:仅三个高度单位


航空和国防应用
性能优异的可选脉冲调制器:
>80 dB 开关比
<10 ns 上升/下降时间
<20 ns 脉冲宽度
可选的脉冲发生器
满足高安全要求的可选小型移动闪盘(CF card
脉冲发生器可针对雷达测试需要生成脉冲串(R&S®SMF-K27 选件),即脉冲之间具有不同宽度与间隔的一系列脉冲的组合


功率分析

使用R&S®NRP-Zx 功率传感器进行标量网络分析

在没有频谱或网络分析仪的情况下,可通过带有R&S®SMF-K28 功率分析选件的R&S®SMF100A 微波信号发生器和一个R&S®NRP-Zx 功率传感器来进行标量网络分析。比如可以测量带通滤波器的通带特性。
